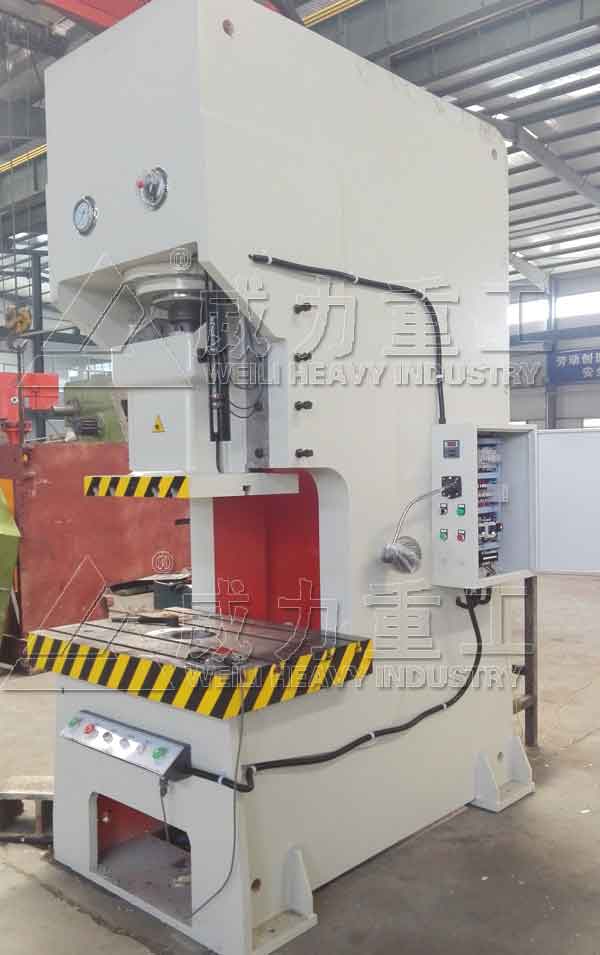

100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床

產品分類： YWH21液壓沖床

內容簡介：

100噸液壓沖床分為普通標準型和伺服數控型兩種，二者性能、速度、價格上等都不同。100噸噸液壓沖床設計結構為C型開式機身，選配伺服系...

訂購熱線：0632-5850029

跟此產品相關的產品

: 80噸液壓沖床YWH21-80噸開式C型油壓沖床; 80噸液壓沖床也稱為80噸油壓沖床，型號為YWH21-80T，是一款快速開式C型壓力機。設備采用弓形設計結構，根據加工工件的特點，有普通和高配...

: 200噸液壓沖床-伺服200T油壓沖床壓力機; 200噸液壓沖床也稱為200噸油壓沖床，分為普通配置和高配兩種，是一種比較常見的成型機械，通過模具，可以快速整型成型、也可拉伸、沖...

: 伺服125噸液壓沖床YWH21-125T油壓沖床壓力機; 125噸液壓沖床的標準型號為YWH21-125噸沖床，采用優質的液壓傳動系統，開式C型機身設計，具有液壓機和機械沖床的優點?？筛鶕?jù)工藝，選配...

產品詳情

100噸液壓沖床分為普通標準型和伺服數控型兩種，二者性能、速度、價格上等都不同。100噸噸液壓沖床設計結構為C型開式機身，選配伺服系統，可用于沖孔，切角，裁斷，壓制，拉伸，成型。真正實現了一機多用。選配PLC伺服數控系統，采用了plc集中控制，全觸摸屏操作?？墒謩?dòng)和自動自由控制，可以匹配自動送料無需人工操作，實現自動化生產。在常規落料、沖孔的基礎上還可以進行彎曲、成形、淺拉伸等一些復雜工藝。100噸液壓沖床在拉伸件的生產制造上更具優勢，但在速度上不及氣動沖床、機械沖床。

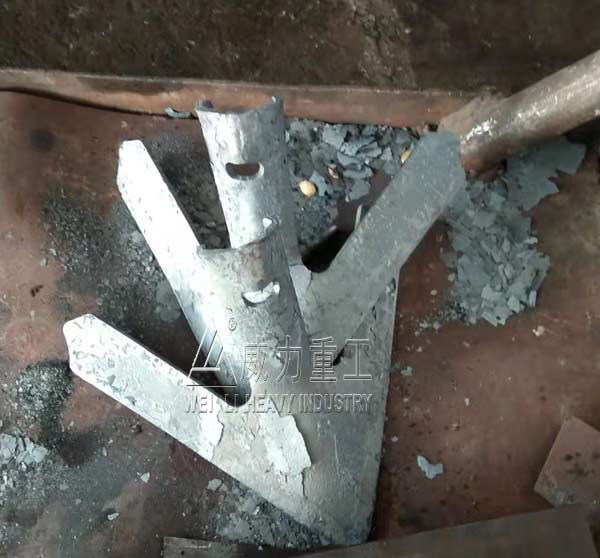

紅沖成型的農機刀片

本文這臺100噸液壓沖床設備，是公司專門為客戶定做，用于生產農機配件農機刀片。其生產過程基本為，將加熱后的農機刀片材料，人工放置到100噸液壓沖床工作臺面模具內，啟動液壓沖床進行快速?zèng)_壓成型。將紅沖成型農機配件繼續放到一臺機械沖床上進行二次沖壓，完成農機刀片的生產。

100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床的特點：

1、高剛性、高精度機架。并經熱處理了，機身內應力以使設備長期穩定工作不變形。結構件負荷均勻，鋼性平衡。

2、穩定的高精度：長期性能穩定，設備主要部件曲軸、齒輪、傳動軸等部位均經硬化熱處理后在研磨加工都有很高的耐磨性。確保了高精度穩定的要求。

3、操作性能可靠、安全：離合器/剎車器的組合裝置具有很高的靈敏度，之所以操作方便、定位準確是因?yàn)椴捎昧藚^(qū)別于傳統的剎車器。再加上設備通用的雙聯電磁控制閥以及過負荷保護裝置，確保了100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床滑塊高速運動及停止的與安全性。

4、生產自動化、省力、效率高。具有送料出錯檢測、預裁、預斷裝置，100噸液壓沖床可搭配相應的自動送料裝置?？赏耆珜?shí)現自動化生產，成本低，效率高。

5、滑塊調整機構：方便可靠、安全、快捷，滑快調整分為手動調整、調整。精度可達0.2mm。

6、100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床設計新穎、精度高、速度快。

100噸液壓沖床紅沖農機刀片使用現場

100噸液壓沖床的組成與工作原理：

100噸農機刀片紅沖成型液壓沖床也稱為100噸開式C型油壓沖床，其組成包括底座、支桿、橫桿、液壓缸、沖頭和限位機構，所述橫桿通過支桿設置在底座上方，液壓缸豎向朝下設置在橫桿上，沖壓頭安裝在液壓缸上，限位機構設置在橫桿上，該防脫缸的液壓沖床，通過運行液壓缸實現沖頭的移動，從而實現工件的沖壓成型。當100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床液壓缸的輸出軸脫缸時，通過限位機構對沖頭的移動距離進行控制，從而避免沖頭損壞工件，與現有的限位機構相比，該機構通過定位單元和連接單元實現定位桿的平移，避免定位桿發生傾斜，實現更好的定位效果，同時該機構對沖壓時產生的震動進行緩沖減震，避免沖頭產生較大的震動，提高了沖壓效果。

100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床可實現沖床的高速?zèng)_裁和液壓機的慢拉伸兩種動作行程。其傳動力及受力部分為液壓方式，傳動平穩，噪音小，振動小，無重大磨損及磨損件，因此故障低，維修成本小，使用壽命長。同時行程及可調行程較大，精度可達0.05mm，從而有更大的工作空間和更高的精度，是機械類沖床的升級創新產品，歡迎大家來公司考察試機。

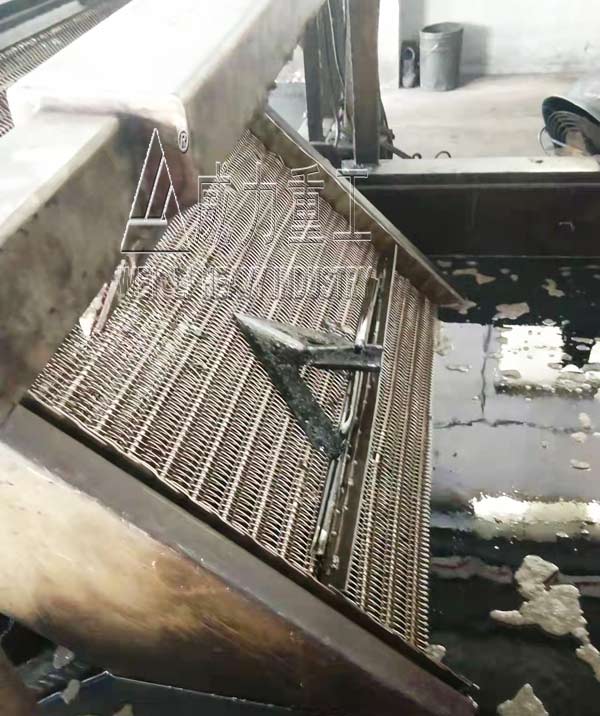

農機刀片

工作條件：

　　首先一臺100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床使用前需要滿足液壓油充足，三相380VAC±10%，50/60HZ電源供給充足條件；

　　使用溫度：室內設備0℃~45℃；室外設備-20℃~45℃；

　　濕度：≤70%RH；

操作方法：

　　1、將液壓沖床沖模的上模模柄裝入滑塊的模柄孔內，用模具夾板及螺釘緊固。上模的上平面與滑塊底平面有良好的接觸。

　　2、下模直接安裝于工作臺板上或工作臺上，并與上模的位置進行校正之后利用"T"型槽用螺栓及壓板將下模緊固。

　　3、拉下拉桿讓離合器接合用手盤動飛輪使滑塊移至下死點，絕對禁止用電動機帶動飛輪旋轉。

　　4、松開調節螺桿的鎖緊螺套用扳手轉動六角螺栓，根據沖模的具體要求調節沖頭進入凹模的高度然后旋緊鎖緊螺套使調節螺桿緊固。

　　5、調節床身兩側的打桿使推料動作在行程終了時發生并保證滑塊在上死點時打桿未與推料器接觸以免因打桿阻礙滑塊運動而發生事故。

　　6、單次行程時應把拉板接在彎桿下面的圓銷上連續行程時則應把拉板接在齒條下面的圓銷上見。

　　7、100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床必須在電動機停止后才能安裝和調整沖模調整壓力機的單位或連續行程。

　　8、當制動器之制動力偏大或偏小時只要調節制動器上之星形手把放松或壓緊壓簧即可。

　　9、在100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床使用過程中滑塊的導軌如果磨損使得滑塊與導軌之間配合間隙大影響導向精度必須定期用螺釘來調節導軌間隙。若磨損過多，必須要重新刮研導軌，以免磨損程度各處不一樣造成滑塊運動偏斜。

　　10、開動電機時應注意飛輪的旋轉方向應與標志相同，以免反方向回轉而損壞操縱機構的凸輪及其他零件。調整了以上10種問題，就可以好好操作100噸液壓沖床紅沖農機刀片YWH21-100噸油壓沖床了。

100噸液壓沖床

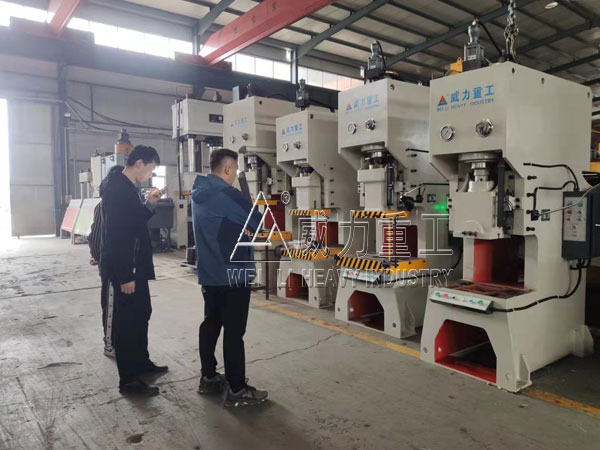

山東威力重工設計生產的液壓沖床的噸位齊全，從40噸-1000噸均可，機身結構有C型開式結構和閉式框架式結構。40噸-315噸為C型結構較多。公司是滕州地區較早設計生產液壓沖床廠家，生產經驗豐富，機器設備質量好，性價比高，采購定做，聯系張經理：18306370898（可加微信）
